| Technische Daten |
|
|
| |
|
| 1. Maschinendaten |
|
| |
|
| System |
Horizontal-Presscontainer |
|
| |
|
| Typ |
KPH 20L-14
KPH 20L-16
KPH 20L-18
KPH 20L-20
KPH 20L-22 |
| |
|
| Gesamtgewicht |
KPH 20L-14 ca. 4950 kg
KPH 20L-16 ca. 5150 kg
KPH 20L-18 ca. 5350 kg
KPH 20L-20 ca. 5550 kg
KPH 20L-22 ca. 5800 kg |
| |
|
|
| 2. Pressdaten |
|
| |
|
| Presskraft |
300 kN |
| Zykluszeit |
52 s |
| |
|
| 3. Motordaten |
|
| |
|
| Stromversorgung |
400 V / 50 Hz |
| Motor |
5,5 kW, 12,5 A |
| |
|
| 4. Hydraulik System |
| |
|
|
|
|
| Pumpe |
|
|
|
|
| Durchsatz Q bei 1450 1/min |
21,6 l/min |
|
|
|
| Druck |
200 bar |
|
|
|
| Presszylinder |
|
|
|
|
| Dimensionen |
ø 100/70 x Kolbenhub 1244 2 x diagonal angeordnet |
|
| Ölbehälter |
|
|
|
|
| Inhalt |
~ 60 l |
|
|
|
| Öl |
Universal Öl gemäß DIN 51524-T3, HVLP 22 ISO |
| |
|
|
|
|

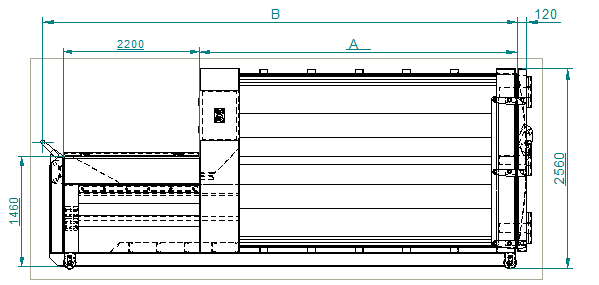

| 5. Dimensionen |
|
|
|
|
| 5.1 Länge |
|
|
|
|
|
|
| |
| Typ |
|
Container-Inhalt [m3] |
A [mm] |
B [mm] |
|
| KPH 20L-14 |
|
14,06 |
3250 |
5690 |
|
| KPH 20L-16 |
|
16,45 |
3750 |
6190 |
|
| KPH 20L-18 |
|
18,87 |
4250
|
6690 |
|
| KPH 20L-20 |
|
20,08 |
4500 |
6940 |
|
| KPH 20L-22 |
|
22,50 |
5000 |
7440 |
|
| |
|
|
|
|
| 5.2 Einwurf |
|
|
|
|
| |
|
|
|
|
| Breite x Länge |
1770 mm x 2200 mm |
|
|
|
| |
|
|
|
|
| 5.3 Einwurfkammerdimensionen |
|
|
|
| |
|
|
|
|
| Breite |
1870 mm |
|
|
|
| Länge |
1500 mm |
|
|
|
| Höhe (Kolbenhöhe) |
600 mm |
|
|
|
| |
|
|
|
|
| 5.4 Kapazität |
|
|
|
|
| |
|
|
|
|
| Hubvolumen |
1,71 cbm |
|
|
|
| |
|
|
|
|
6. Energiebedürfnisse und Sicherung |
|
|
|
| |
|
|
|
|
| Elektrische Spannung |
400 V / 50 Hz |
|
|
|
| Sicherung |
32 A (abschaltverzögert) |
|
|
|
| Stecker |
Cekon 32A |
|
|
|
| |
|
|
|
|
7. Lärmentwicklung |
|
|
|
| |
|
|
|
|
gemäß DIN 45635 Teil 27 Norm für diesen Druck ist: |
|
|
| |
|
|
|
|
| Neutral 1 m / 7 m *) |
68 / 64 dB (A) |
|
|
|
| Voll beladen 1 m / 7 m *) |
76 / 72 dB (A) |
|
|
|
| *) Abstand zwischen dem Kontrollgerät und die gepresste Oberfläche bei offenen Beladung gemessen |
| |
|
|
|
|
8. Preßstruktur |
|
|
|
| |
|
|
|
|
| 8.1 Einwurfsystem gemäß DIN 30720 - Hakenhöhe 1570 mm |
| 8.2 Einwurfboden - Stahlsorte: 18G2A (ST52) gr. 8 mm |
| |
|
|
|
|
9. Standardausrüstung |
|
|
|
| |
|
|
|
|
Containervorvollanzeige 75% (oranges Signal)
Containervollanzeige 100% (rotes Signal)
Rangierrollen: hinten (300 mm)
Rangierhaken vorne
Deckel über der Einwurföffnung
Ölniveauanzeige |
| |
|
|
|
|
10. Optionalausrüstung |
|
|
|
| |
|
|
|
|
Arbeitsstundenzähler
Manometer
Ölniveau durch elektronischen Sensor
Fernbedienung
Einschalten durch photooptischen Sensor
Benachrichtigung durch GSM-System
|
