| Technische Daten |
|
|
| |
|
| 1. Maschinendaten |
|
| |
|
| System |
Schwingkolbenpresse |
|
| |
Speziell für Naßmüll
|
| Typ |
KPH SW-16 OV
KPH SW-18 OV
KPH SW-20 OV
KPH SW-22 OV
KPH SW-24 OV |
| |
|
| Gesamtgewicht |
KPH SW-16 OV ca. 4450 kg
KPH SW-18 OV ca. 4600 kg
KPH SW-20 OV ca. 4700 kg
KPH SW-22 OV ca. 4950 kg
KPH SW-24 OV ca. 5050 kg |
| |
|
|
| 2. Pressdaten |
|
| |
|
| Presskraft |
300 kN |
| Zykluszeit |
38 s |
| |
|
| 3. Motordaten |
|
| |
|
| Stromversorgung |
400 V / 50 Hz |
| Motor |
5,5 kW, 12,5 A |
| |
|
| 4. Hydraulik System |
| |
|
|
|
|
| Pumpe |
|
|
|
|
| Durchsatz Q bei 1450 1/min |
21,6 l/min |
|
|
|
| Druck. |
200 bar |
|
|
|
| Presszylinder |
|
|
|
|
| Dimensionen |
ø 100/70 x Kolbenhub 680 |
|
| Ölbehälter |
|
|
|
|
| Inhalt |
~ 60 l |
|
|
|
| Öl |
Universal Öl gemäß DIN 51524-T3, HVLP 22 ISO |
| |
|
|
|
|

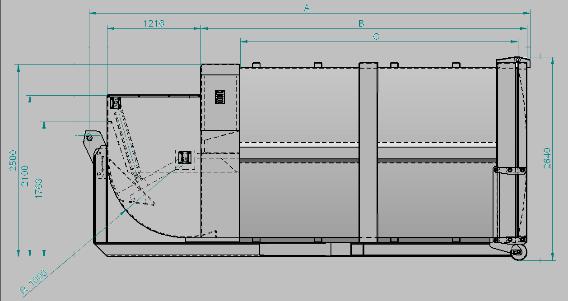

| 5. Dimensionen |
|
|
|
|
| 5.1 Länge |
|
|
|
|
|
|
| Typ |
Container-Inhalt [m³] |
A [mm] |
B [mm] |
C [mm] |
| KPH SW-16 OV |
16 |
5510 |
4020 |
3400 |
| KPH SW-18 OV |
18 |
5710 |
4220 |
3600 |
| KPH SW-20 OV |
20 |
6110 |
4620 |
4000 |
| KPH SW-22 OV |
22 |
6520 |
5100 |
4480 |
| KPH SW-24 OV |
24 |
6705 |
5285 |
4665 |
|
| |
|
|
|
|
| 5.2 Einwurf |
|
|
|
|
| |
|
|
|
|
| Breite x Länge |
1800 mm x 1250 mm |
|
|
|
| |
|
|
|
|
| 5.3 Einwurfkammerdimensionen |
|
|
|
| |
|
|
|
|
| Breite |
1800 mm |
|
|
|
| Länge |
1250 mm |
|
|
|
| Höhe (Kolbenhöhe) |
450 mm |
|
|
|
| |
|
|
|
|
| 5.4 Kapazität |
|
|
|
|
| |
|
|
|
|
| Hubvolumen |
1,14 cbm |
|
|
|
| |
|
|
|
|
6. Energiebedürfnisse und Sicherung |
|
|
|
| |
|
|
|
|
| Elektrische Spannung |
400 V / 50 Hz |
|
|
|
| Sicherung |
32 A (abschaltverzögert) |
|
|
|
| Stecker |
Cekon 32A |
|
|
|
| |
|
|
|
|
7. Lärmentwicklung |
|
|
|
| |
|
|
|
|
gemäß DIN 45635 Teil 27 Norm für diesen Druck ist: |
|
|
| |
|
|
|
|
| Neutral 1 m / 7 m *) |
68 / 64 dB (A) |
|
|
|
| Voll beladen 1 m / 7 m *) |
76 / 72 dB (A) |
|
|
|
| *) Abstand zwischen dem Kontrollgerät und die gepresste Oberfläche bei offenen Beladung gemessen |
| |
|
|
|
|
8. Preßstruktur |
|
|
|
| |
|
|
|
|
| 8.1 Einwurfsystem gemäß DIN 30720 - Hakenhöhe 1570 mm |
| 8.2 Einwurfboden - Stahlsorte: 18G2A (ST52) gr. 8 mm |
| |
|
|
|
|
9. Standardausrüstung |
|
|
|
| |
|
|
|
|
Containervorvollanzeige 75% (oranges Signal)
Containervollanzeige 100% (rotes Signal)
Rangierrollen: hinten (300 mm)
Rangierhaken vorne
Deckel über der Einwurföffnung
Ölniveauanzeige |
| |
|
|
|
|
10. Optionalausrüstung |
|
|
|
| |
|
|
|
|
Arbeitsstundenzähler
Manometer
Ölniveau durch elektronischen Sensor
Fernbedienung
Einschalten durch photooptischen Sensor
Benachrichtigung durch GSM-System
|
