| Technische Daten |
|
|
| |
|
| 1. Maschinendaten |
|
| |
|
| System |
Horizontal-Presscontainer |
| |
|
| Typ |
KPH 10Z-8
KPH 10Z-10
KPH 10Z-12
KPH 10Z-13 |
| |
|
| Gesamtgewicht |
KPH 10Z-8 ca. 3170 kg
KPH 10Z-10 ca. 3370 kg
KPH 10Z-12 ca. 3570 kg
KPH 10Z-13 ca. 3620 kg |
| |
|
| 2. Pressdaten |
|
| |
|
| Presskraft |
300 kN |
| Zykluszeit |
38 s |
| |
|
| 3. Motordaten |
|
| |
|
| Stromversorgung |
400 V / 50 Hz |
| Motor |
5,5 kW, 12,5 A |
| |
|
| 4. Hydraulik System |
| |
|
|
|
|
| Pumpe |
|
|
|
|
| Durchsatz Q bei 1450 1/min |
21,6 l/min |
|
|
|
| Druck |
200 bar |
|
|
|
| Presszylinder |
|
|
|
|
| Dimensionen |
ø 100/70 x Kolbenhub 764, 2 x diagonal angeordnet |
|
| Ölbehälter |
|
|
|
|
| Inhalt |
~ 60 l |
|
|
|
| Öl |
Universal Öl gemäß DIN 51524-T3, HVLP 22 ISO |
| |
|
|
|
|

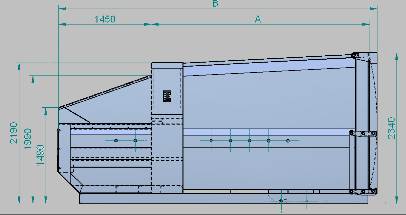

| 5. Dimensionen |
|
|
|
|
| |
|
|
|
|
|
|
| TYP |
Containerinhalt [m3] |
A mm |
B mm |
|
| KPH 8 |
8 |
2400 |
3970 |
|
| KPH 10 |
10 |
2800 |
4370 |
|
| KPH 12 |
12 |
3300 |
4870 |
|
| KPH 13 |
13 |
3650 |
5220 |
|
| |
|
|
|
|
| 5.2 Einwurf |
|
|
|
|
| |
|
|
|
|
| Breite x Länge |
1500 mm x 1450 mm |
|
|
|
| |
|
|
|
|
| 5.3 Einwurfkammerdimensionen |
|
|
|
| |
|
|
|
|
| Breite |
950 mm |
|
|
|
| Länge |
1500 mm |
|
|
|
| Höhe (Kolbenhöhe) |
800 mm |
|
|
|
| |
|
|
|
|
| 5.4 Kapazität |
|
|
|
|
| |
|
|
|
|
| Hubvolumen |
1,1 m3 |
|
|
|
| Volume / Stunde |
120 m3 /l |
|
|
|
| |
|
|
|
|
| |
|
|
|
|
6. Energiebedürfnisse und Sicherung |
|
|
|
| |
|
|
|
|
| Elektrische Spannung |
400 V / 50 Hz |
|
|
|
| Sicherung |
32 A (abschaltverzögert) |
|
|
|
| Stecker |
Cekon 32A |
|
|
|
| |
|
|
|
|
7. Lärmentwicklung |
|
|
|
| |
|
|
|
|
gemäß DIN 45635 Teil 27 Norm für diesen Druck ist: |
|
|
| |
|
|
|
|
| Neutral 1 m / 7 m *) |
68 / 64 dB (A) |
|
|
|
| Voll beladen 1 m / 7 m *) |
76 / 72 dB (A) |
|
|
|
| *) Abstand zwischen dem Kontrollgerät und die gepresste Oberfläche bei offenen Beladung gemessen |
| |
|
|
|
|
8. Preßstruktur |
|
|
|
| |
|
|
|
|
| 8.1 Einwurfsystem gemäß DIN 30720 |
| 8.2 Einwurfboden - Stahlsorte: 18G2A (ST52) gr. 8 mm |
| |
|
|
|
|
9. Standardausrüstung |
|
|
|
| |
|
|
|
|
Containervorvollanzeige 75% (oranges Signal)
Containervollanzeige 100% (rotes Signal)
Deckel über der Einwurföffnung
Ölniveauanzeige |
| |
|
|
|
|
10. Optionalausrüstung |
|
|
|
| |
|
|
|
|
Arbeitsstundenzähler
Manometer
Ölniveau durch elektronischen Sensor
Fernbedienung
Einschalten durch photooptischen Sensor
Benachrichtigung durch GSM-System
|
